Obudowa Pi Zero 2 W z modemem LTE
Parametryczna obudowa do druku 3D na cztery płytki: Pi Zero 2 W, UPS HAT, listwę zaciskową GPIO i modem 4G SIM7600. Model w CadQuery, złożenie i podglądy w Blenderze.
W liczbach
- Wymiary zewnętrzne
- 74 × 92 × 46 mm
- Płytki w obudowie
- 4
- Złącza antenowe SMA
- 3
Problem
Nakładki do Pi Zero walczą o to samo miejsce: UPS i modem 4G chcą się łączyć od spodu przez sprężynujące piny, bateria UPS siedzi między płytkami, a do tego dochodzą trzy anteny, karta SIM i przewody z instalacji auta. Części wymiarów trzeba było ustalić ze zdjęć i rysunków producentów, bo dostępne modele 3D były niepełne albo dotyczyły innej wersji płytki.
Podejście

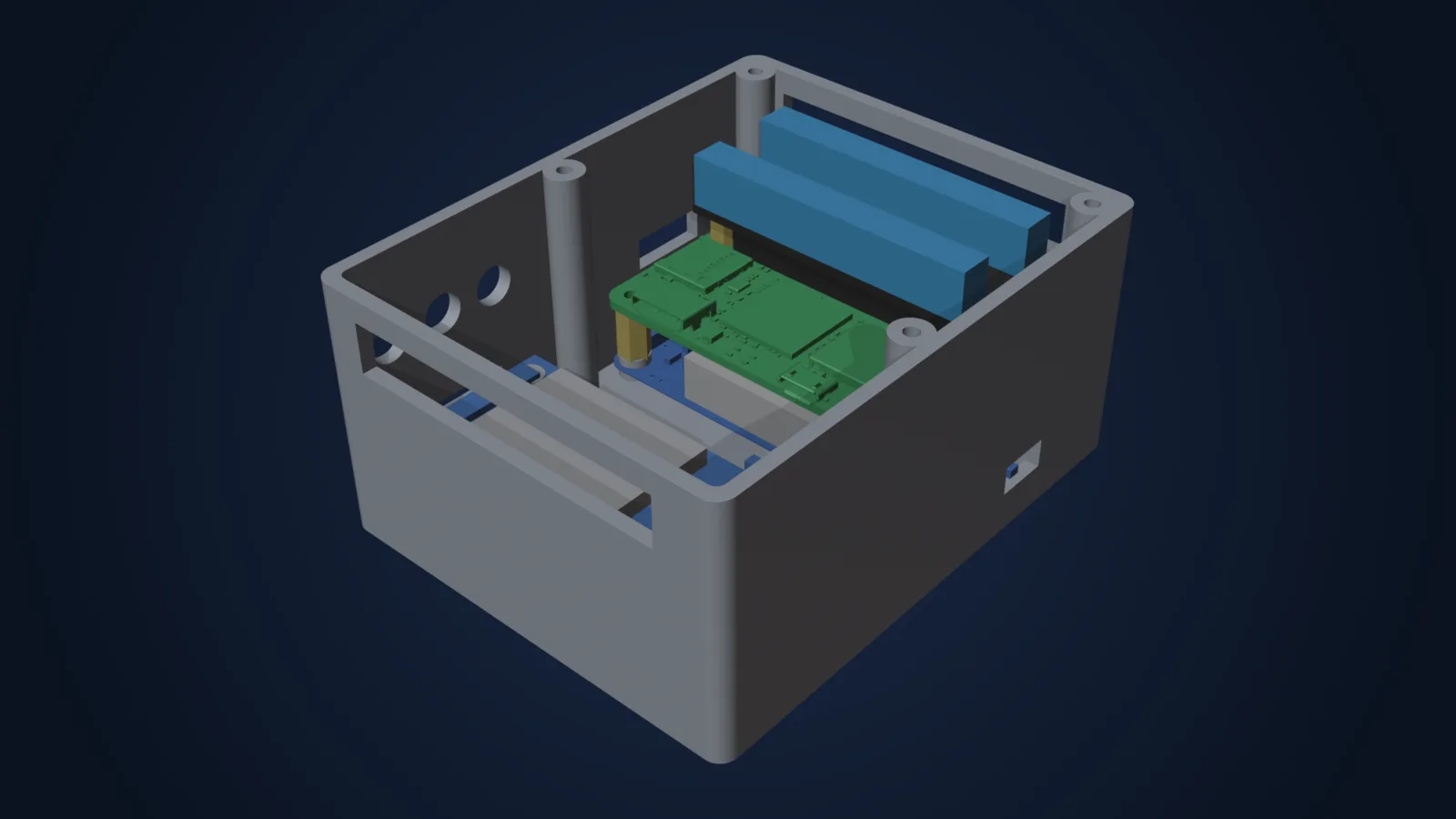

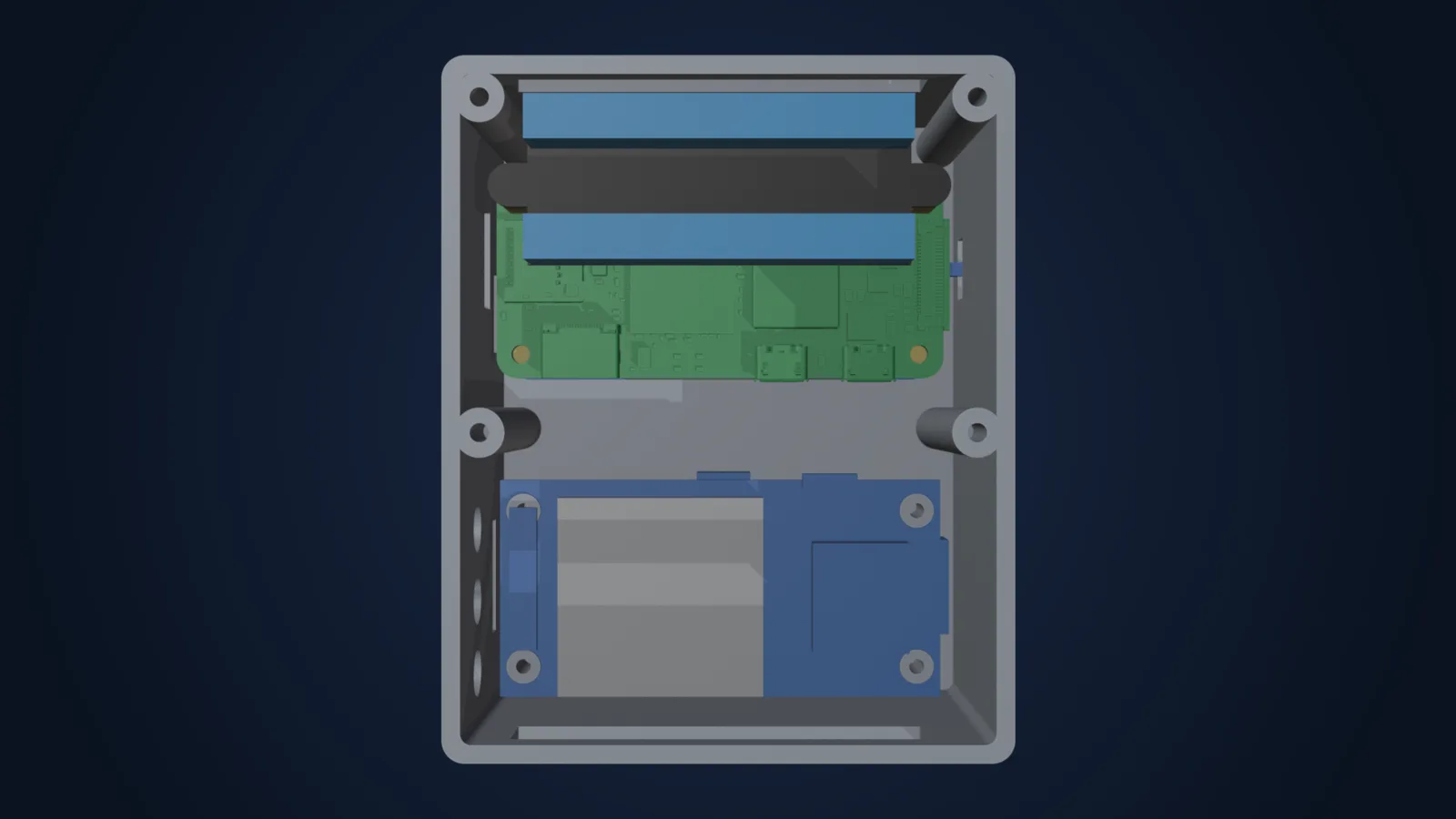

UPS trafia pod Pi i zasila je przez piny sprężynujące, listwa zaciskowa idzie na górę, a modem stoi obok stosu, połączony kablem micro-USB OTG z kątowymi wtykami. Cała geometria jest w jednym skrypcie CadQuery ze wszystkimi wymiarami jako parametrami; drugi skrypt składa model z płytkami w Blenderze i renderuje podglądy. W ścianach są otwory na gniazdo ładowania, kartę microSD, kartę SIM, trzy złącza SMA i wyłącznik UPS, a szczeliny prowadzą przewody z obu rzędów zacisków. Wentylacja jest nad modemem i procesorem oraz w dnie pod modemem.
Efekt

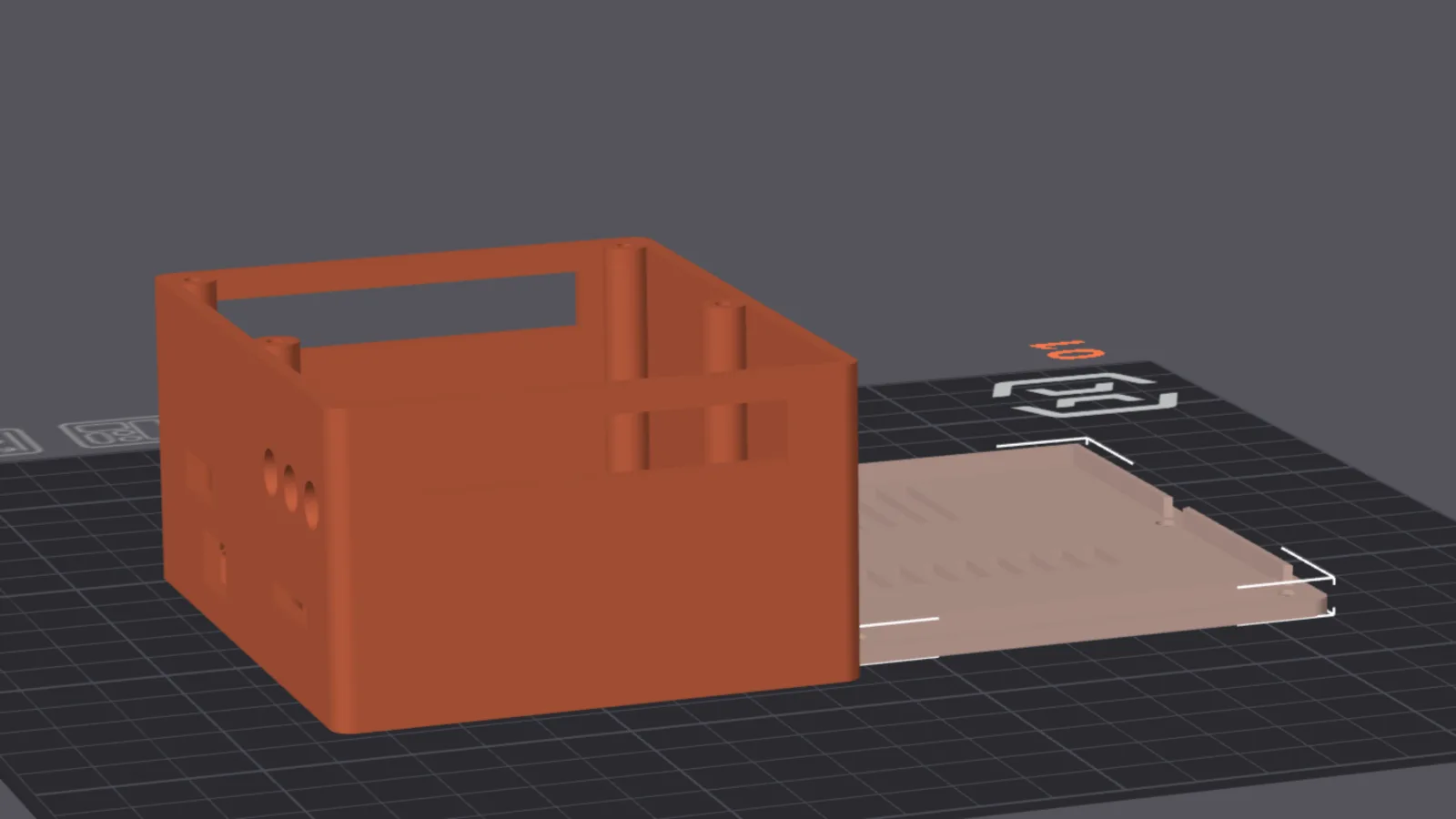

Projekt jest gotowy do druku: podstawa i pokrywa w STL i STEP oraz przygotowany projekt w slicerze. Wymiary zewnętrzne 74,3 × 91,8 × 46,4 mm. Przy okazji wyszło ograniczenie zasilania: modem pobiera szczytowo do 2 A, a UPS daje ok. 1,8 A, więc w dokumentacji są tryb tylko-LTE i kondensator na linii 5 V modemu. Płytka na Pico 2 W ma docelowo zastąpić ten stos, a jej model STEP trafi do kolejnej wersji obudowy.
